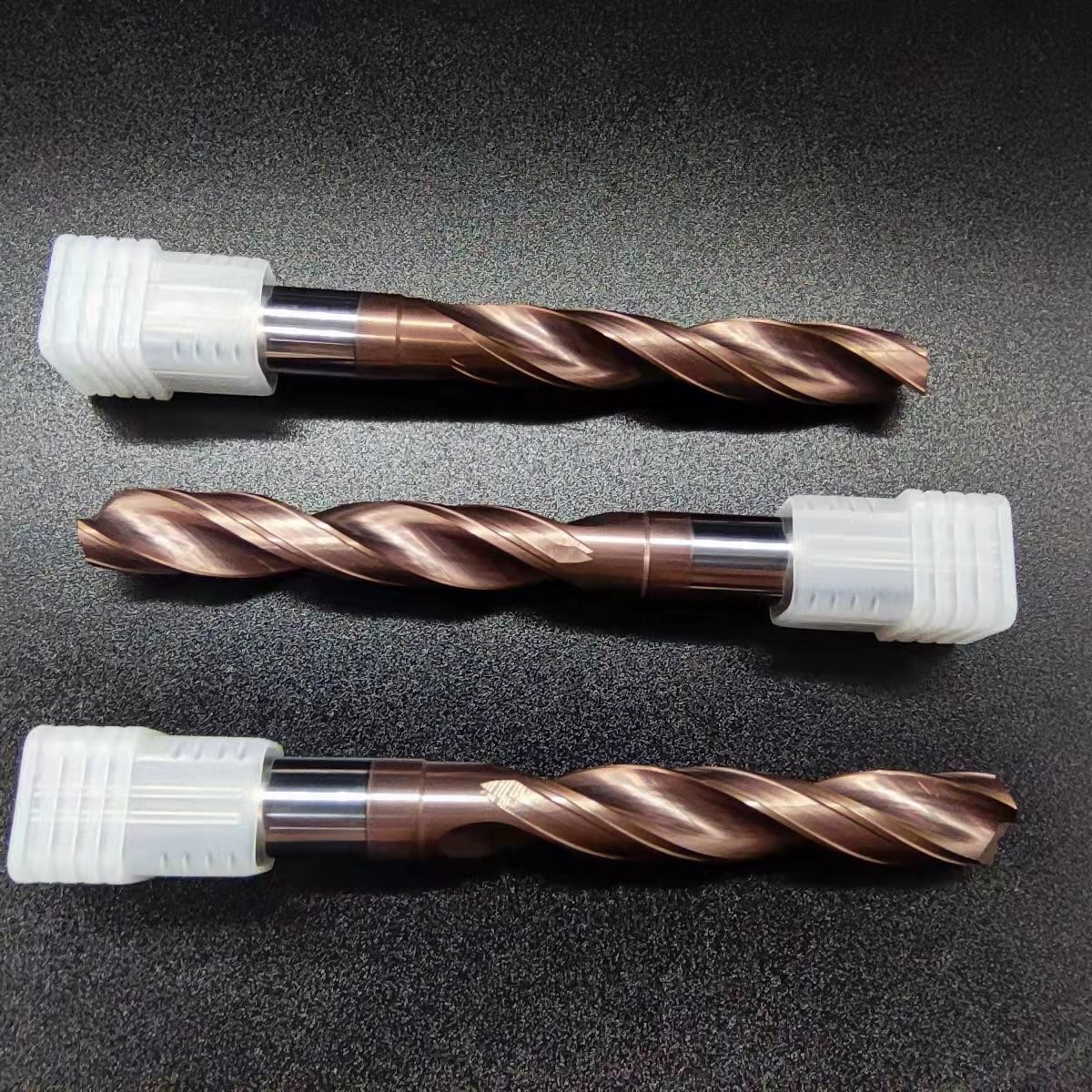

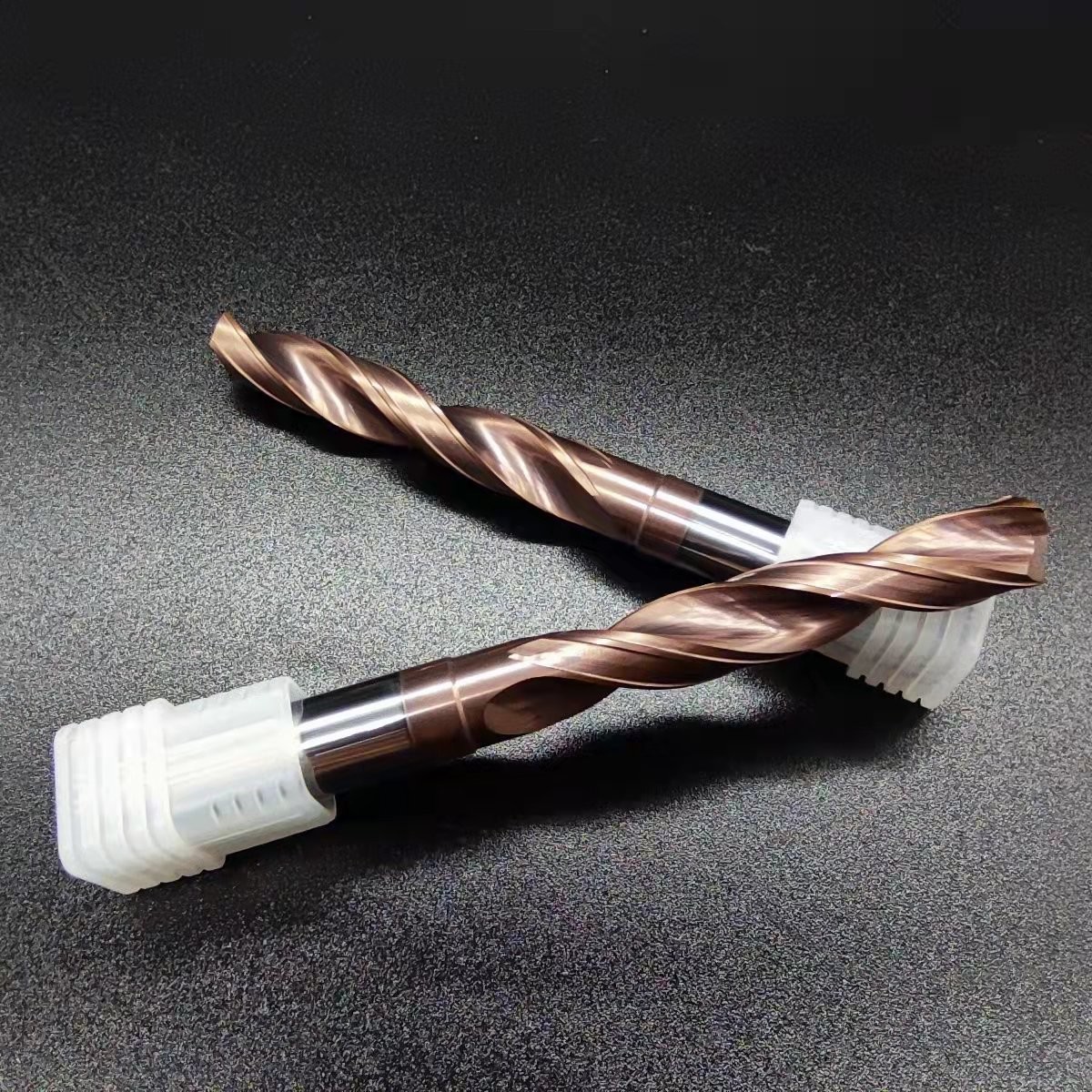

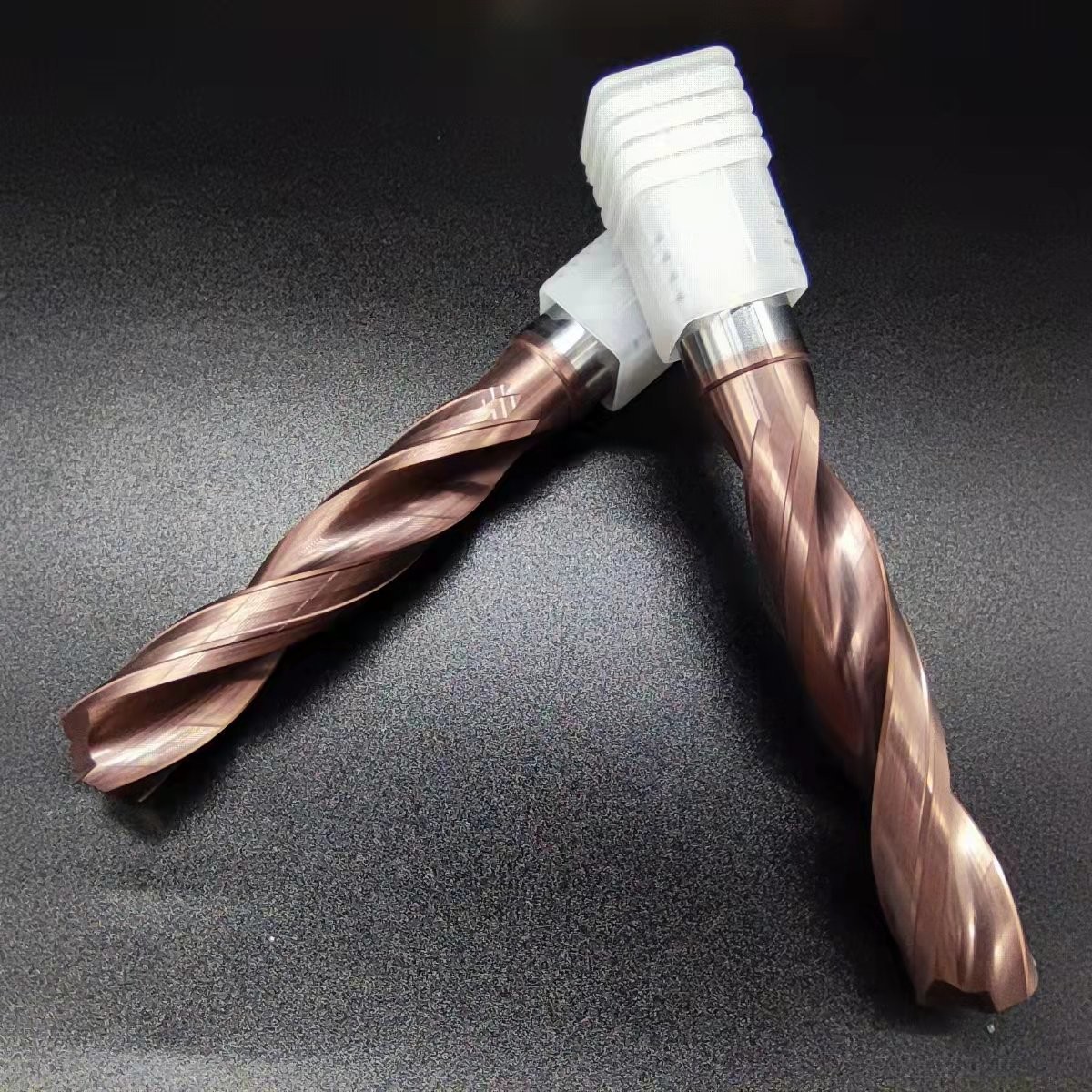

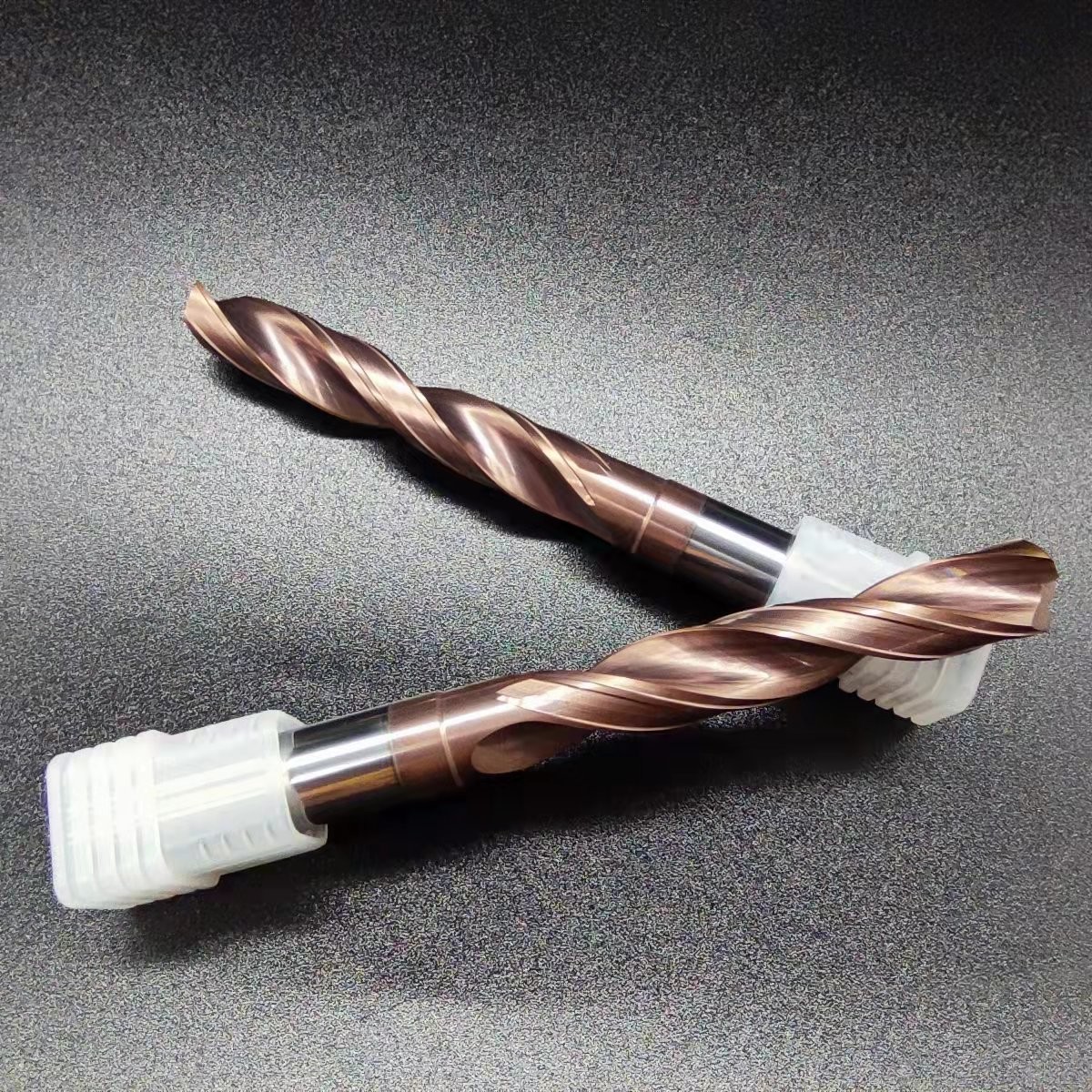

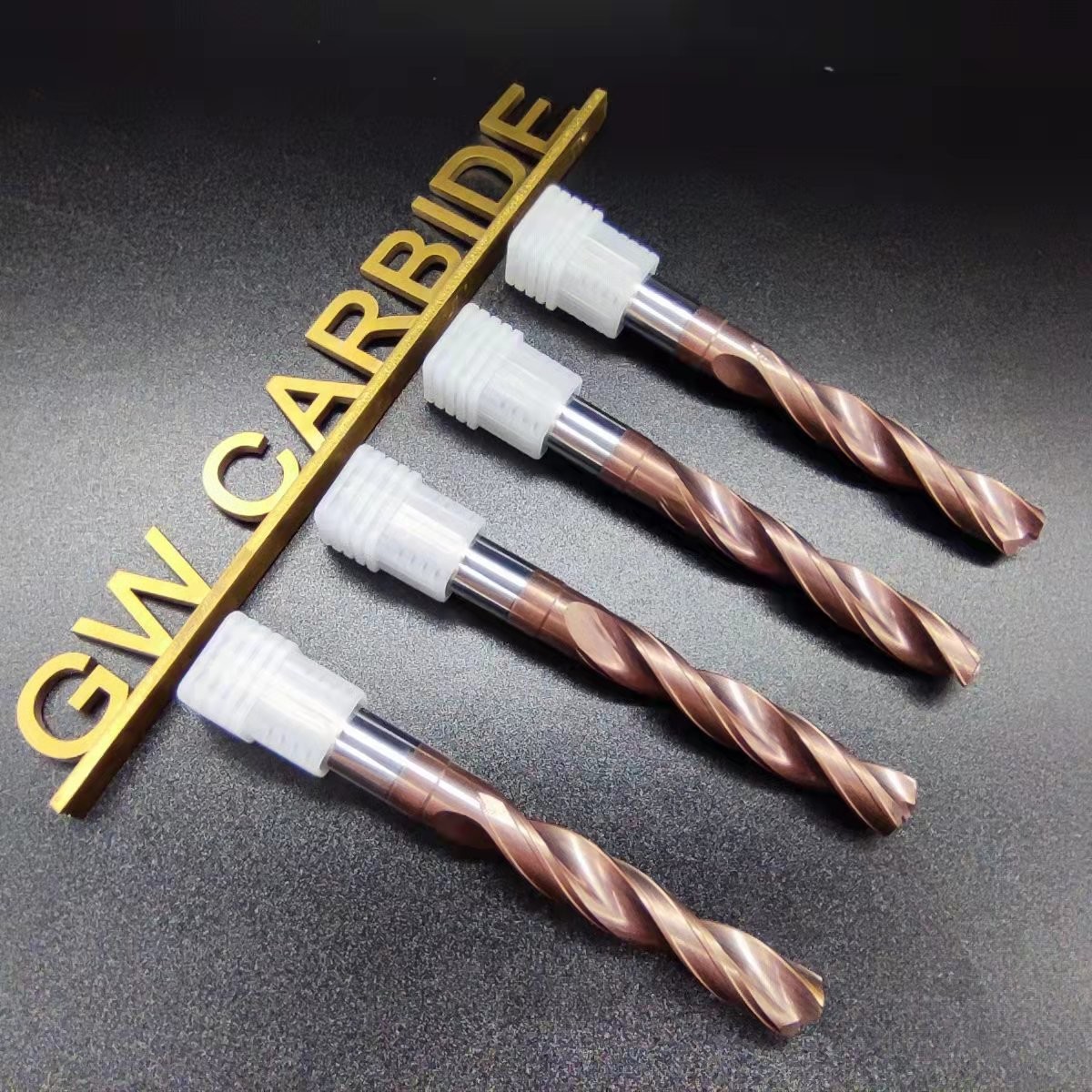

ดอกสว่านทังสเตนคาร์ไบด์แข็ง 3XD HRC55 แบบเกลียวไม่มีรูหล่อเย็น
ข้อมูลจำเพาะ:
1. คำอธิบายผลิตภัณฑ์
| ชื่อสินค้า | คัตเตอร์ดอกกัดคาร์ไบด์ |
| ชิ้นงาน | HRC45 , HRC55 , HRC60 , HRC65 , HRC68 |
| ประเภทการเคลือบ | ALTIN , TiAIN ,Ticn ,ดีบุก ,Tialn ,Uncoated |
| ขนาด | ขนาดมาตรฐานหรือขนาดที่กำหนดเอง |
| โลโก้ | ตามคำขอของคุณ |
| TRS | >3600 N/mm2 |
| ความแข็ง | HRA 91.8-92.5 |
| มุมเกลียว | 30°-45 ° |
| เส้นผ่านศูนย์กลางของคมตัด | 0.2-0.9 มม.1-20 มม. |
| ความยาว | 50,60-100 มม. |
| ขลุ่ย No. | 2/3/4/5/6 เป็นต้น |
| แบบตัด | แบน เหลี่ยม ปลายมน รัศมีมุม คอยาว หยาบ ฯลฯ |
เราอยากจะแนะนำ .ของเราดอกสว่านคาร์ไบด์ถึงคุณ:
ประเภทที่มีอยู่คือ:
ดอกสว่านคาร์ไบด์แข็ง Mirco Twist
ดอกสว่านโซลิดคาร์ไบด์สามคม
ดอกสว่านโซลิดคาร์ไบด์แบบป้อนน้ำหล่อเย็น 3XD, 5XD, 8XD
ดอกสว่านคาร์ไบด์แข็ง 5XD
ดอกสว่านคาร์ไบด์ 90 องศา, ดอกสว่านจุด 120 องศา
ดอกสว่านคาร์ไบด์แข็งสำหรับอลูมิเนียม
ดอกสว่านขลุ่ยโซลิดคาร์ไบด์
ดอกสว่านเจาะกลางแบบคาร์ไบด์ A 60deg, 90deg
คำแนะนำสำหรับการใช้งาน:
ใช้สำหรับกระบวนการของเหล็กโครงสร้าง เหล็กโลหะผสม เหล็กกล้าไร้สนิม และวัสดุทั่วไปอื่น ๆ
ความสามารถในการตั้งศูนย์ที่แม่นยำซึ่งช่วยให้ได้มิติที่แม่นยำและคุณภาพพื้นผิวที่ดี
เหมาะสำหรับระบบกระบวนการที่มีความแข็งแกร่งเป็นเลิศ
คำอธิบาย:
Chip Evacuation Groove ออกแบบพิเศษ เคลื่อนย้ายง่าย
การวัดที่ผลิตตามมาตรฐาน DIN6537
ใบเจียรขอบสิ่ว มาตรฐาน IRK
ก้านตาม DIN6535HA h6
ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางคมตัด m7
การเคลือบผิว
| สารเคลือบ | ความแข็ง HV |
ความหนา อืม |
ค่าสัมประสิทธิ์แรงเสียดทาน | อุณหภูมิออกซิเดชัน | สี |
| AlTiN | 3500 | 2.5-3 | 0.3 | 900 | สีดำ |
| TiAlN | 2800 | 2.5-3 | 0.3 | 900 | สีม่วง |
| TiSiN | 3600 | 3 | 0.45 | 1000 | ทองแดง |
| AlTiSiN | 400 | 3 | 0.4 | 1200 | สีน้ำเงิน |
| ดีบุก | 2500 | 2-3 | 0.5 | 600 | ทอง |
คำอธิบายของสว่านจ่ายน้ำหล่อเย็น
1. ขนาด : 3.3x66, 3.5x66, 6.0x82, 8.0x91, 16.0x133 และขนาดที่กำหนดเอง
2. การวัดที่ผลิตตามมาตรฐาน DIN6537
ใบเจียรขอบสิ่ว มาตรฐาน IRK
มุมจุดขอบหลัก 140°
ก้านตาม DIN6535HA h6
3.การเคลือบ : Optinal
4. ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางคมตัด m7
5.Chip Evacuation Groove ออกแบบพิเศษ เคลื่อนย้ายง่าย
6.ใช้สำหรับกระบวนการของเหล็กโครงสร้าง โลหะผสมเหล็ก เหล็กกล้าไร้สนิม และวัสดุทั่วไปอื่น ๆความสามารถในการตั้งศูนย์ที่แม่นยำซึ่งช่วยให้ได้มิติที่แม่นยำและคุณภาพพื้นผิวที่ดีเหมาะสำหรับระบบกระบวนการที่มีความแข็งแกร่งดีเยี่ยม
วัตถุดิบไมโครเกรนที่มีความแข็งสูงและTRS
Co: 10%, Wc:90%
TRS: >3600 N/mm2
HRA: 91.8-92.4, HRC:45-50/55-60/65/68
ขนาดเกรน: 0.4-0.6μm
มุมเกลียว: 30°-45 °
เส้นผ่านศูนย์กลางของคมตัด: 0.2-0.9 มม.1-20 มม.
เส้นผ่านศูนย์กลางของแท่ง: 4-20mm
ความยาว: 50-100mm
รูปแบบการตัด: แบน, สี่เหลี่ยม, บอลโนส, บอล, รัศมีมุม, ขลุ่ยเทเปอร์ ฯลฯ
ขลุ่ยหมายเลข: 1-7
แอพพลิเคชั่นและการใช้งาน
เหมาะสำหรับตัดทองแดง เหล็กหล่อ เหล็กกล้าคาร์บอน เหล็กกล้าเครื่องมือ เหล็กกล้าแม่พิมพ์ เหล็กกล้าไร้สนิม พลาสติก อาร์ไซลิก ฯลฯ
การเคลือบผิว
แบล็กออกไซด์เป็นสารเคลือบสีดำราคาไม่แพงการเคลือบแบล็กออกไซด์ให้ความทนทานต่อความร้อนและการหล่อลื่น ตลอดจนความต้านทานการกัดกร่อนการเคลือบผิวช่วยเพิ่มอายุการใช้งานของเศษเหล็กความเร็วสูง
ไททาเนียมไนไตรด์ (TiN) เป็นวัสดุเซรามิกที่มีความแข็งมาก ซึ่งสามารถใช้เคลือบดอกสว่านเหล็กกล้าความเร็วสูง (โดยปกติคือดอกบิดเกลียว) ซึ่งช่วยยืดอายุการตัดได้สามครั้งหรือมากกว่าอย่างไรก็ตาม เมื่อดอกสว่านถูกลับให้คมขึ้น ขอบใหม่จะไม่มีประโยชน์ในการเคลือบ
ไทเทเนียม อะลูมิเนียมไนไตรด์ (TiAlN) เป็นสารเคลือบที่คล้ายกันซึ่งสามารถยืดอายุการใช้งานเครื่องมือได้ห้าครั้งขึ้นไป
ไททาเนียมคาร์บอนไนไตรด์ (TiCN) เป็นอีกสารเคลือบที่เหนือกว่า TiN
ผงเพชรใช้เป็นสารกัดกร่อน ส่วนใหญ่มักใช้สำหรับตัดกระเบื้อง หิน และวัสดุที่แข็งมากอื่นๆความร้อนจำนวนมากเกิดจากการเสียดสี และบิตเคลือบเพชรมักจะต้องระบายความร้อนด้วยน้ำเพื่อป้องกันความเสียหายที่เกิดกับดอกสว่านหรือชิ้นงาน
เซอร์โคเนียม เกวิน ถูกใช้เป็นสารเคลือบดอกสว่านสำหรับเครื่องมือบางอย่างภายใต้ชื่อแบรนด์ Craftsman
| สารเคลือบ | ความแข็ง HV |
ความหนา อืม |
ค่าสัมประสิทธิ์แรงเสียดทาน | อุณหภูมิออกซิเดชัน | สี |
| AlTiN | 3500 | 2.5-3 | 0.3 | 900 | สีดำ |
| TiAlN | 2800 | 2.5-3 | 0.3 | 900 | สีม่วง |
| TiSiN | 3600 | 3 | 0.45 | 1000 | ทองแดง |
| AlTiSiN | 400 | 3 | 0.4 | 1200 | สีน้ำเงิน |
| ดีบุก | 2500 | 2-3 | 0.5 | 600 | ทอง |
ขนาดมาตรฐาน:
|
