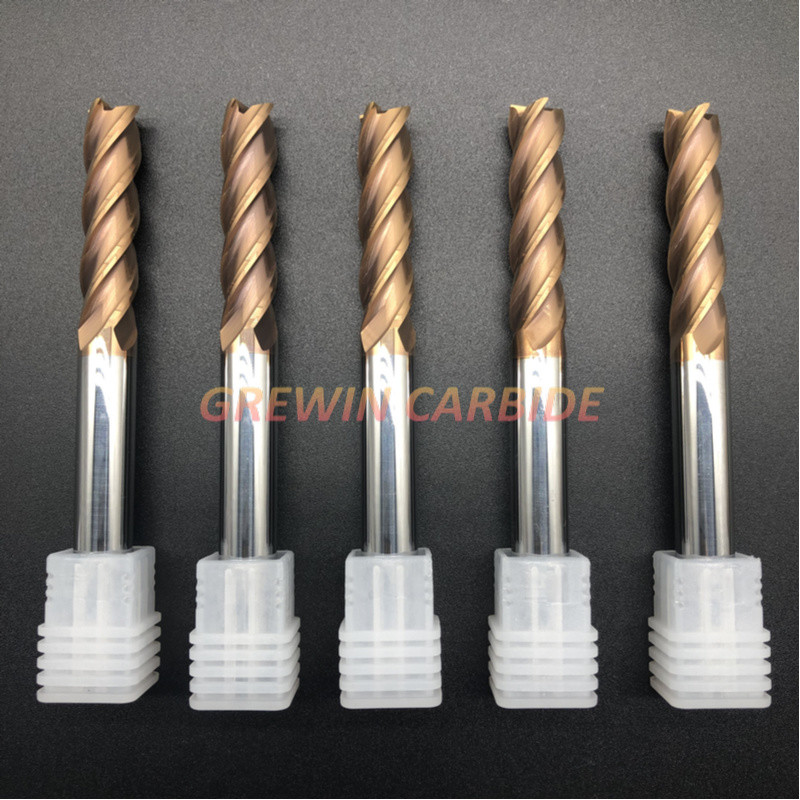

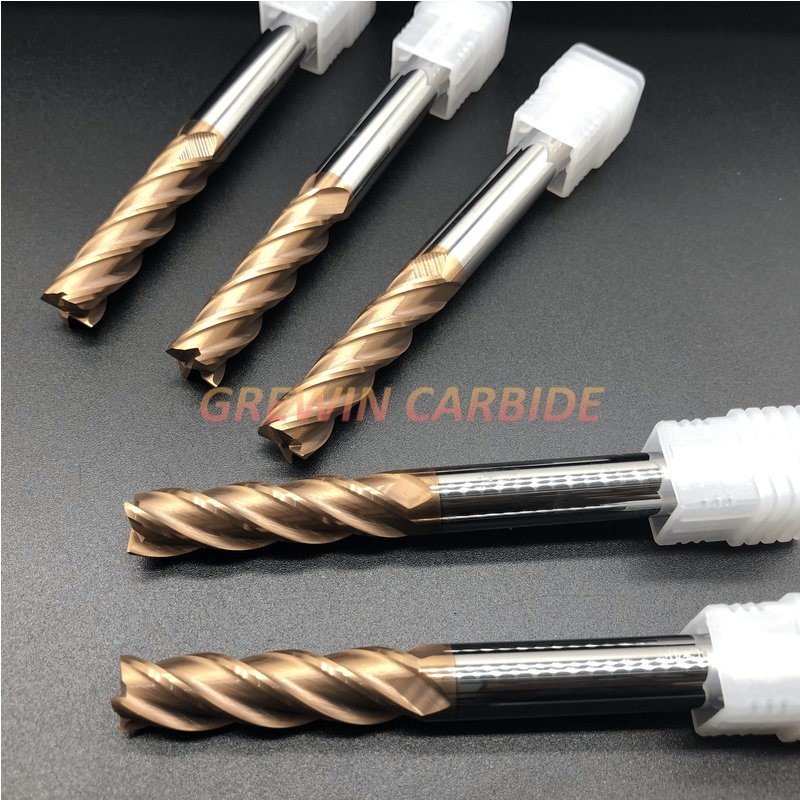

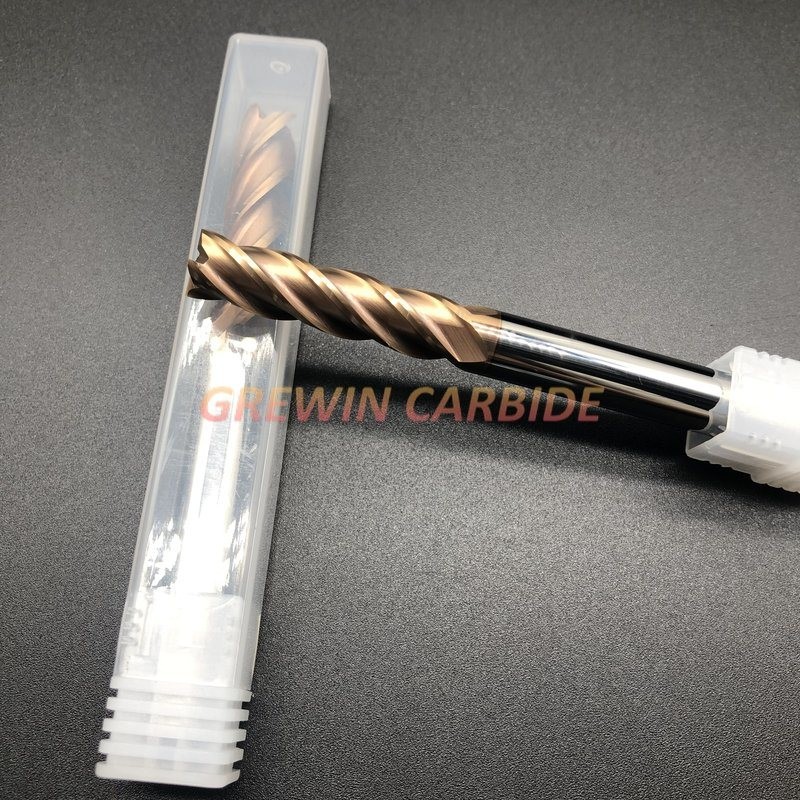

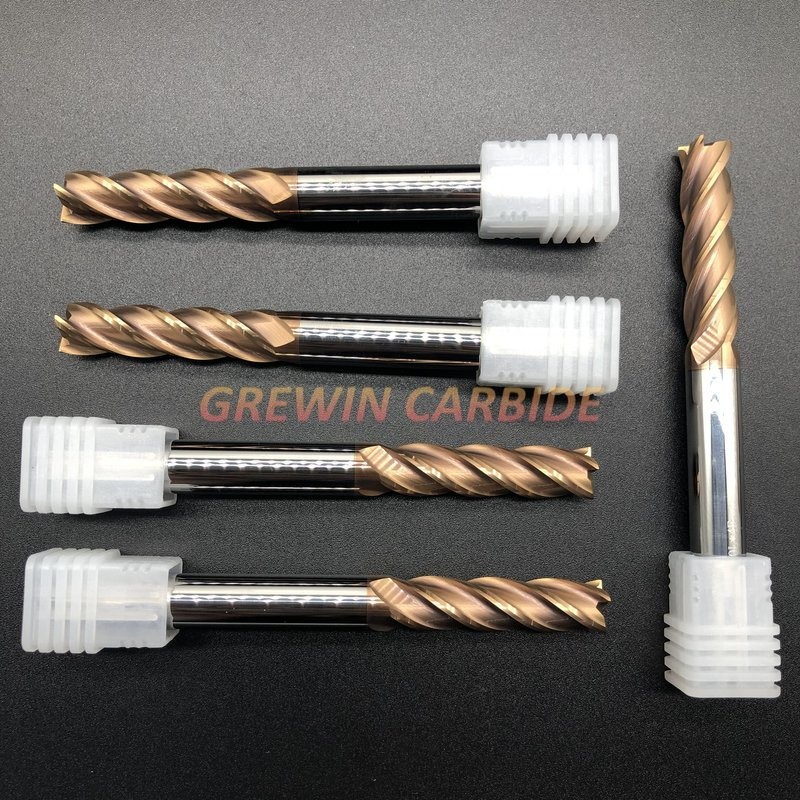

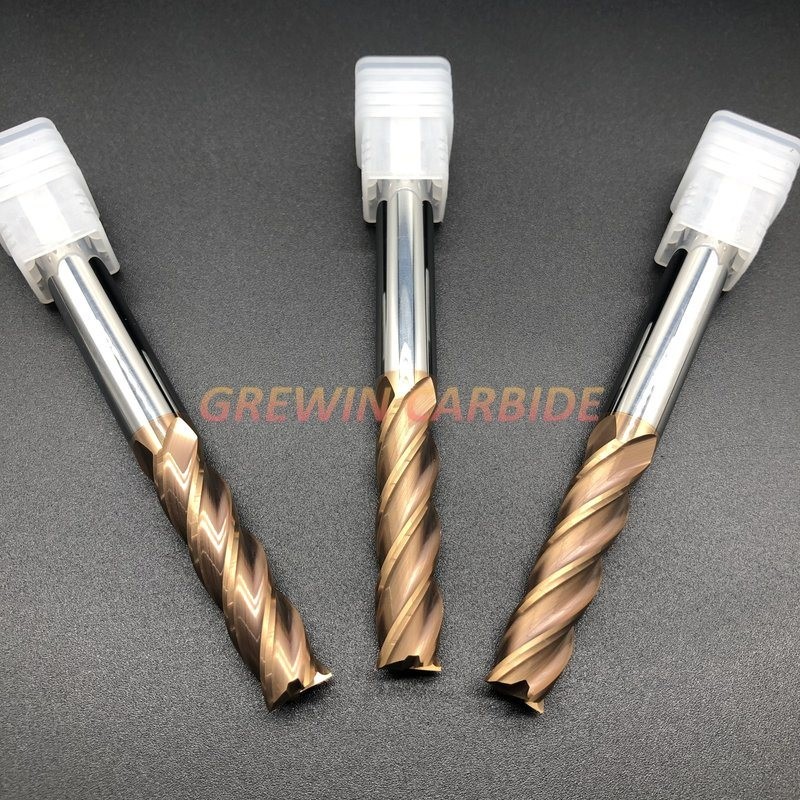

ทังสเตนคาร์ไบด์ 2/4 ดอกเอ็นมิลล์เคลือบ Tisin ขลุ่ย
1. คำอธิบายผลิตภัณฑ์
วัตถุดิบไมโครเกรน
ขนาดเกรน: 0.4-0.6μm
ร่วม 10%, 12%
TRS >3600 N/mm2
ความแข็ง HRA 91.8-92.5
ชิ้นงาน HRC45-50 HRC55-60 HRC65 HRC68
มุมเกลียว 30°-45 °
เส้นผ่านศูนย์กลางคมตัด 0.2-0.9 มม.1-20 มม.
เส้นผ่านศูนย์กลางของแท่ง 4-20 mm
ความยาว 50-100 มม.
แบบตัดแบน เหลี่ยม บอลโนส รัศมีมุม ขลุ่ยเทเปอร์ ฯลฯ
ขลุ่ยหมายเลข 1-7
| HRC45 | HRC55 | HRC60 | HRC65 |
| ขนาดเกรน: 0.6um ร่วม: 10% กำลังรับแรงดัดงอ: 3350N/mm2 |
ขนาดเกรน: 0.6um ร่วม: 10% กำลังรับแรงดัดงอ: 4000N/mm2 |
ขนาดเกรน: 0.5um ร่วม: 12% กำลังรับแรงดัดงอ: 4300N/mm2 |
ขนาดเกรน: 0.4um ร่วม: 12.5% กำลังรับแรงดัดงอ: 4300N/mm2 |
การแนะนำวัสดุคาร์ไบด์ของดอกเอ็นมิล
| เกรดคาร์ไบด์ | รายละเอียดทางเทคนิคของแท่งทังสเตนคาร์ไบด์ |
| 10U | Co: 10% WC 89% ธาตุหายาก: 1% HRA: 90.5° ขนาดเกรน: 0.75um |
| 12U | Co: 12% WC 85% ธาตุหายาก: 3% HRA: 92.5 °ขนาดเกรน: 0.4um |
| K40 | Co:2% WC 84% rare element: 4% HRA: 93°Grain Size: 0.4um |
| K44 | Co: 12% WC 84% ธาตุหายาก: 4% HRA: 93.5 °ขนาดเกรน: 0.4um |
วัสดุที่จะตัด
| เกรดคาร์ไบด์ | HRC ของเอ็นมิลล์ | วัสดุที่จะตัด |
| 10U | HRC45-50 | สำหรับตัดวัสดุภายใต้ HRC35 |
| 12U | HRC55-58 | สำหรับตัดวัสดุภายใต้ HRC50 |
| K40 | HRC60-62 | สำหรับตัดวัสดุภายใต้ HRC55 |
| K44 | HRC65-70 | สำหรับตัดวัสดุภายใต้ HRC63 |
การเคลือบที่สอดคล้องกัน
| เกรดคาร์ไบด์ | HRC ของเอ็นมิลล์ | การเคลือบที่สอดคล้องกัน |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | นาโน |
การแนะนำวัสดุคาร์ไบด์ของดอกเอ็นมิล
| AlTiN | TiAlN | TiSlN | นาโน | |
| ความแข็ง (HV) | 3200 | 2800 | 3600 | 42(เกรดเฉลี่ย) |
| ความหนา(อืม) | 2.5-3 | 2.5-3 | 3 | 3 |
| อุณหภูมิออกซิเดชัน (°) | 900 | 800 | 1000 | 1200 |
| ค่าสัมประสิทธิ์แรงเสียดทาน | 0.3 | 0.3 | 0.45 | 0.4 |
| สี | สีดำ | สีม่วง | ทองแดง | สีน้ำเงิน |
