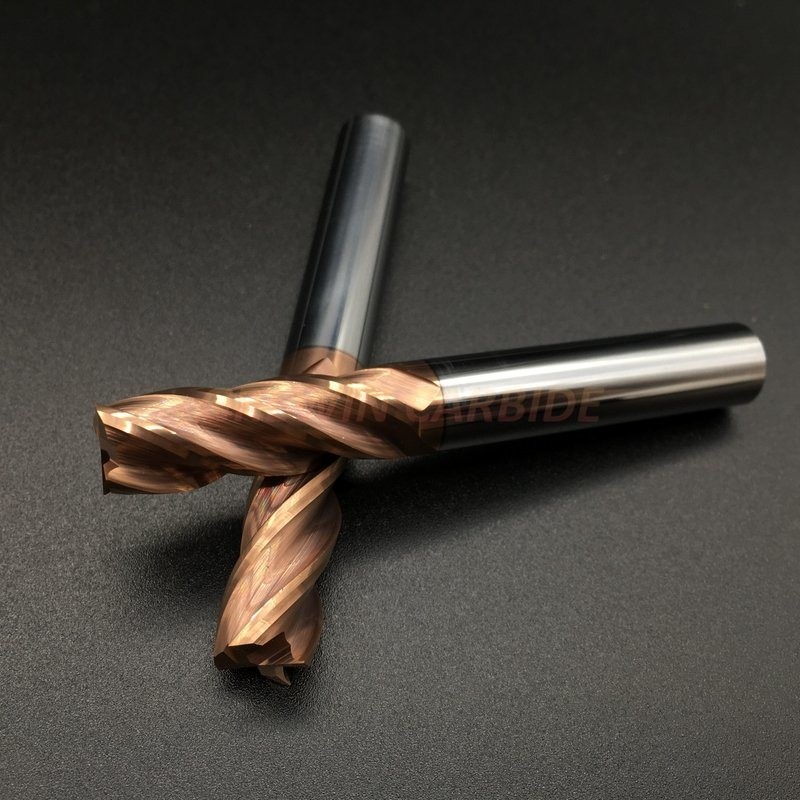

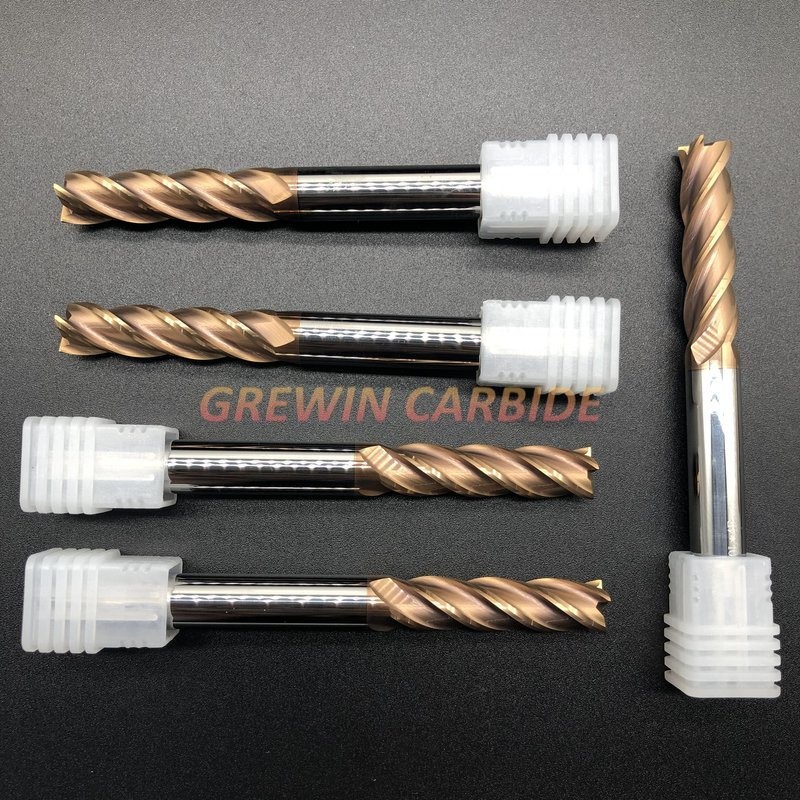

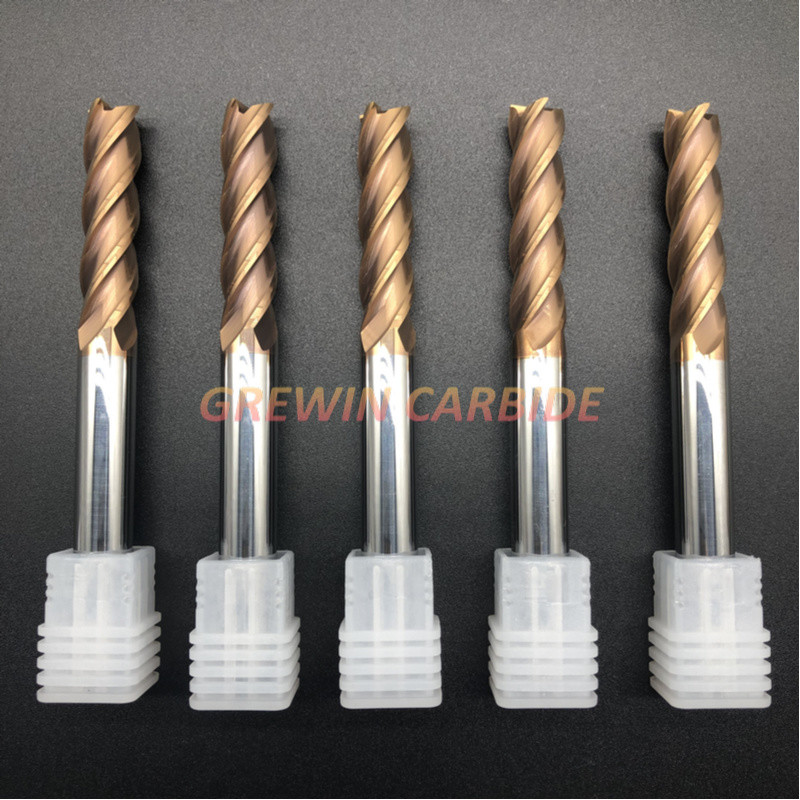

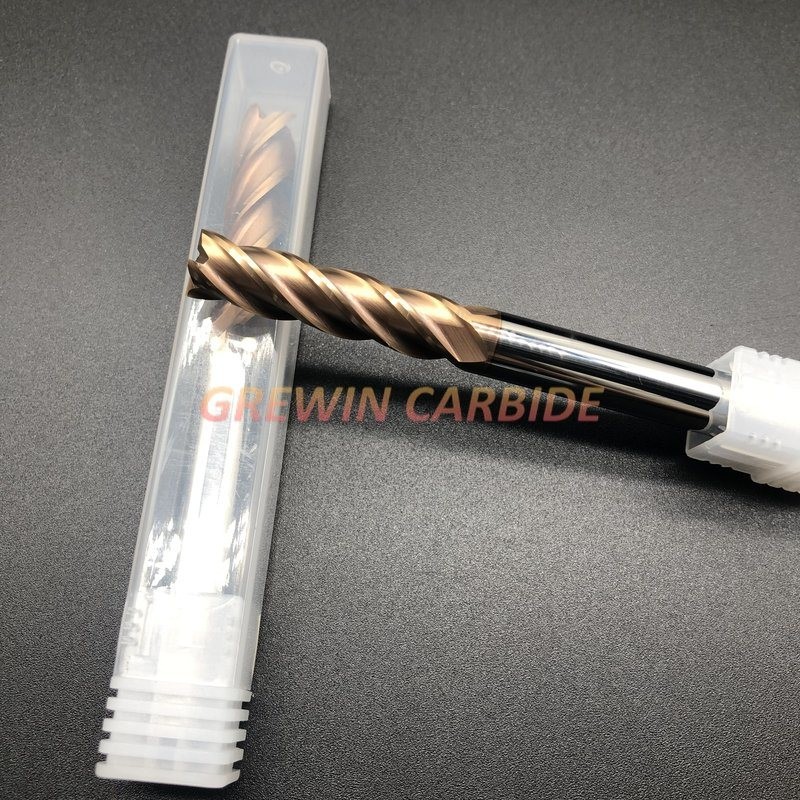

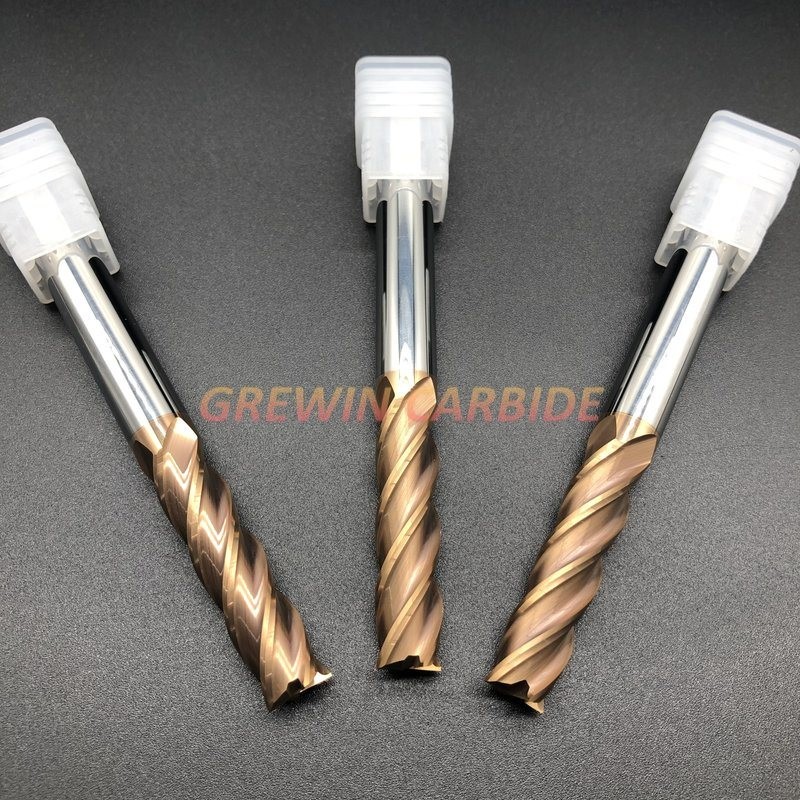

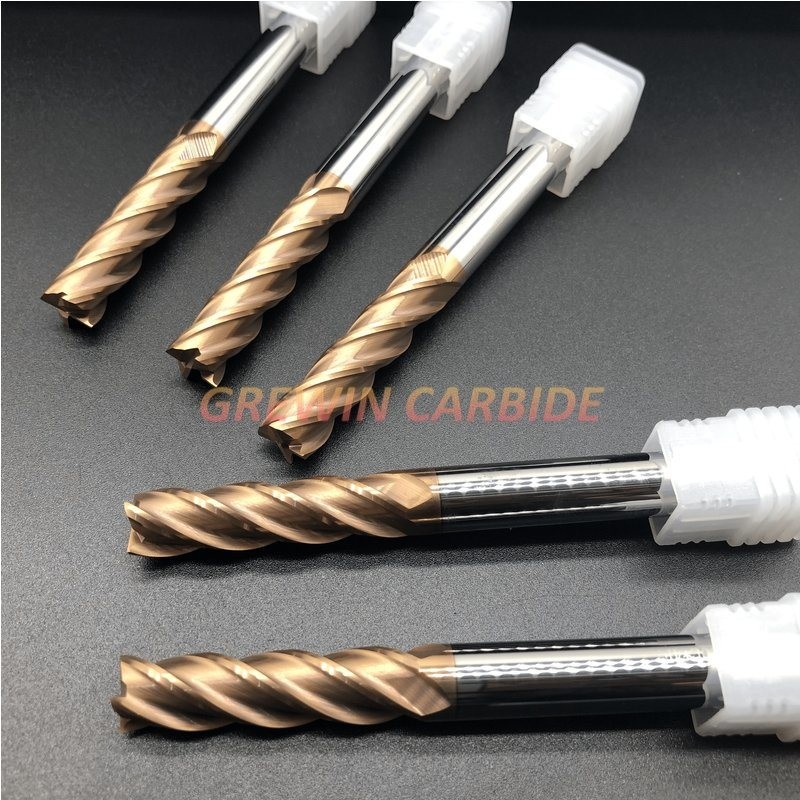

ทังสเตนคาร์ไบด์ 2/4 ขลุ่ยไทซินเคลือบมิลล์
1. รายละเอียดผลิตภัณฑ์
วัตถุดิบเม็ดเล็ก
ขนาดเกรน: 0.4-0.6μm
ร่วม 10%, 12%
TRS> 3600 N / mm2
ความแข็ง HRA 91.8-92.5
ชิ้นงาน HRC45-50 HRC55-60 HRC65 HRC68
มุมเกลียว 30 ° -45 °
เส้นผ่านศูนย์กลางคมตัด 0.2-0.9 มม.1-20 มม
เส้นผ่านศูนย์กลางแท่ง 4-20 มม
ความยาว 50-100 มม
แบบตัดแบนเหลี่ยมจมูกบอลรัศมีมุมขลุ่ยเรียว ฯลฯ
ขลุ่ยหมายเลข 1-7
| HRC45 | HRC55 | HRC60 | HRC65 |
| ขนาดเม็ด: 0.6um ร่วม: 10% กำลังรับแรงดัด: 3350N / mm2 |
ขนาดเม็ด: 0.6um ร่วม: 10% กำลังรับแรงดัด: 4000N / mm2 |
ขนาดเม็ด: 0.5um ร่วม: 12% กำลังรับแรงดัด: 4300N / mm2 |
ขนาดเม็ด: 0.4um ร่วม: 12.5% กำลังรับแรงดัด: 4300N / mm2 |
การแนะนำวัสดุคาร์ไบด์ของดอกเอ็นมิล
| คาร์ไบด์เกรด | รายละเอียดทางเทคนิคของแท่งทังสเตนคาร์ไบด์ |
| 10U | Co: 10% WC 89% ธาตุหายาก: 1% HRA: 90.5 °ขนาดเกรน: 0.75um |
| 12U | Co: 12% WC 85% ธาตุหายาก: 3% HRA: 92.5 ° Grain Size: 0.4um |
| K40 | Co: 12% WC 84% ธาตุหายาก: 4% HRA: 93 °ขนาดเกรน: 0.4um |
| K44 | Co: 12% WC 84% ธาตุหายาก: 4% HRA: 93.5 °ขนาดเกรน: 0.4um |
วัสดุที่จะตัด
| คาร์ไบด์เกรด | HRC ของ End Mill | วัสดุที่จะตัด |
| 10U | HRC45-50 | สำหรับตัดวัสดุภายใต้ HRC35 |
| 12U | HRC55-58 | สำหรับตัดวัสดุภายใต้ HRC50 |
| K40 | HRC60-62 | สำหรับตัดวัสดุภายใต้ HRC55 |
| K44 | HRC65-70 | สำหรับตัดวัสดุภายใต้ HRC63 |
การเคลือบที่สอดคล้องกัน
| คาร์ไบด์เกรด | HRC ของ End Mill | การเคลือบที่สอดคล้องกัน |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | นาโน |
การแนะนำวัสดุคาร์ไบด์ของ End Mill
| AlTiN | TiAlN | TiSlN | นาโน | |
| ความแข็ง (HV) | 3200 | 2800 | 3600 | 42 (เกรดเฉลี่ย) |
| ความหนา (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| อุณหภูมิออกซิเดชั่น (°) | 900 | 800 | 1,000 | 1200 |
| ค่าสัมประสิทธิ์แรงเสียดทาน | 0.3 | 0.3 | 0.45 | 0.4 |
| สี | ดำ | ไวโอเล็ต | ทองแดง | สีน้ำเงิน |
