1. คำอธิบายผลิตภัณฑ์
วัตถุดิบไมโครเกรน
ขนาดเกรน: 0.4-0.6μm
ร่วม 10%, 12%
TRS >3600 N/mm2
ความแข็ง HRA 91.8-92.5
ชิ้นงาน HRC45-50 HRC55-60 HRC65 HRC68
มุมเกลียว 30°-45 °
เส้นผ่านศูนย์กลางคมตัด 0.2-0.9 มม.1-20 มม.
เส้นผ่านศูนย์กลางของแท่ง 4-20 mm
ความยาว 50-100 มม.
แบบตัดแบน เหลี่ยม บอลโนส รัศมีมุม ขลุ่ยเทเปอร์ ฯลฯ
ขลุ่ยหมายเลข 1-6
| HRC45 | HRC55 | HRC60 | HRC65 |
| ขนาดเกรน:0.6um ร่วม:10% กำลังรับแรงดัดงอ:3350N/mm2 | ขนาดเกรน:0.6um ร่วม:10% กำลังรับแรงดัดงอ:4000N/mm2 | ขนาดเกรน:0.5um ร่วม:12 % กำลังรับแรงดัดงอ:4300N/mm2 | ขนาดเกรน:0.4um ร่วม:12.5% กำลังรับแรงดัดงอ:4300N/mm2 |
2. การสมัคร
ใช้สำหรับตัดเหล็กกล้าคาร์บอน เหล็กกล้าเครื่องมือ เหล็กกล้าแม่พิมพ์ เหล็กกล้าไร้สนิม โลหะผสมไททาเนียม ทองแดง เหล็กหล่อ และอะลูมิเนียม เป็นต้น
การเคลือบผิว | สี | อุณหภูมิเคลือบ | ความหนา (อืม) | HV | แอพลิเคชันอุณหภูมิ | ค่าสัมประสิทธิ์แรงเสียดทาน |
TiAlN | ม่วง-เทา | <600 °C | 3-5 | 3300 | 800 °C | 0.3 |
| AlTiN | สีดำ | <600 °C | 3-5 | 3500 | 900 °C | 0.3 |
| TiSiN | ทองแดง | <600 °C | 3-5 | 3500 | 1500 °C | 0.4 |
| นาโน | สีน้ำเงิน | <600 °C | 3-5 | 3800 | 1200 °C | 0.4 |
| CrN | สีเทาเงิน | <480 °C | 2-2.5 | 2500 | 700 °C | 0.3 |

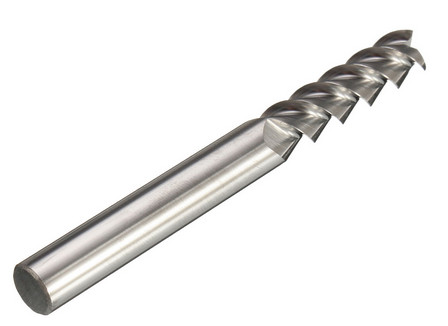

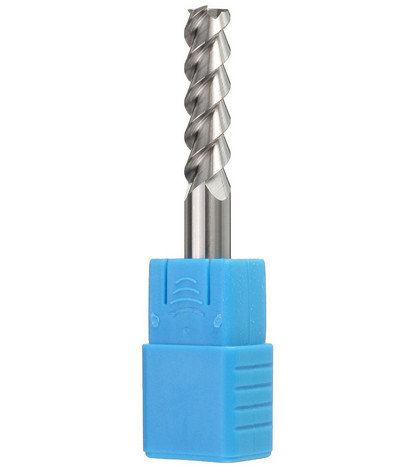

ดอกกัดแบบเรียบ 3 ฟัน
HRC เลือก: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
ตัวเลือกการเคลือบ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
วัสดุที่จะตัด: เหล็กเดิม, เหล็กหล่อ, อลูมิเนียม, ทองแดง, กราไฟท์, พลาสติก,
ไททาเนียม, โลหะผสม, เหล็กชุบแข็ง, สแตนเลส, HSS เป็นต้น
| รหัสเลขที่ | เส้นผ่านศูนย์กลาง ดี | ความยาวตัด หลี่ | ความยาวรวม หลี่ | Shank ดี | ขลุ่ย Z |
| 3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
| 3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
| 3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
| 3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
| 3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
| 3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
| 3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
| 3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
| 3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
| 3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
| 3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
| 3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
| 3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
| 3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
| 3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
| 3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
| 3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
| 3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
| 3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
| 3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
| 3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
| 3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
| 3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
| 3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
| 3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
| 3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
| 3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
| 3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
| 3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
| 3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
| 3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
| 3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |

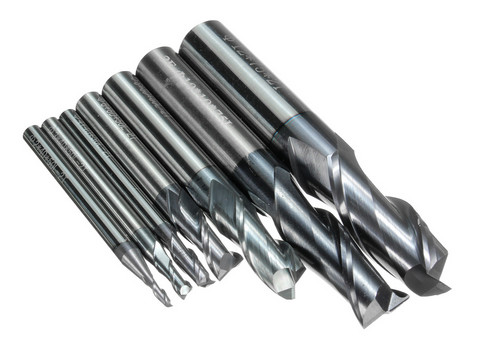

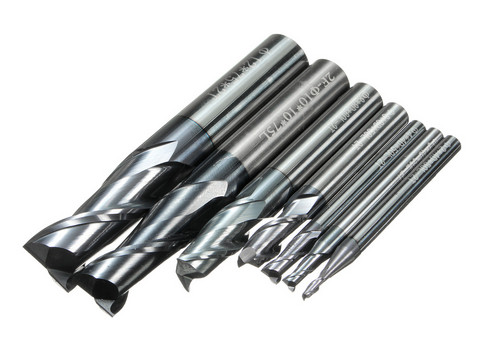

รูปภาพแสดง
