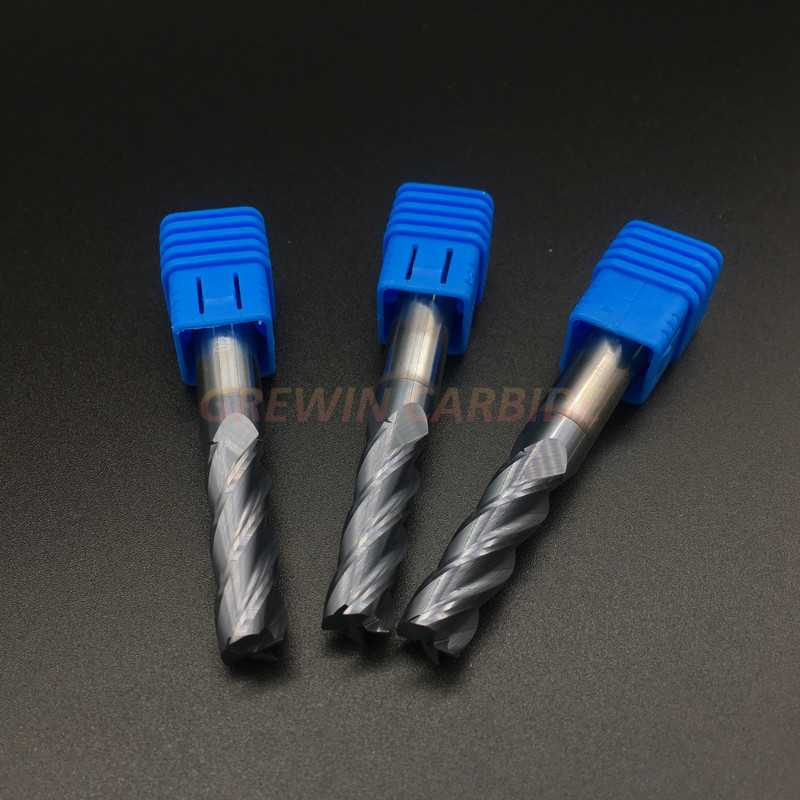

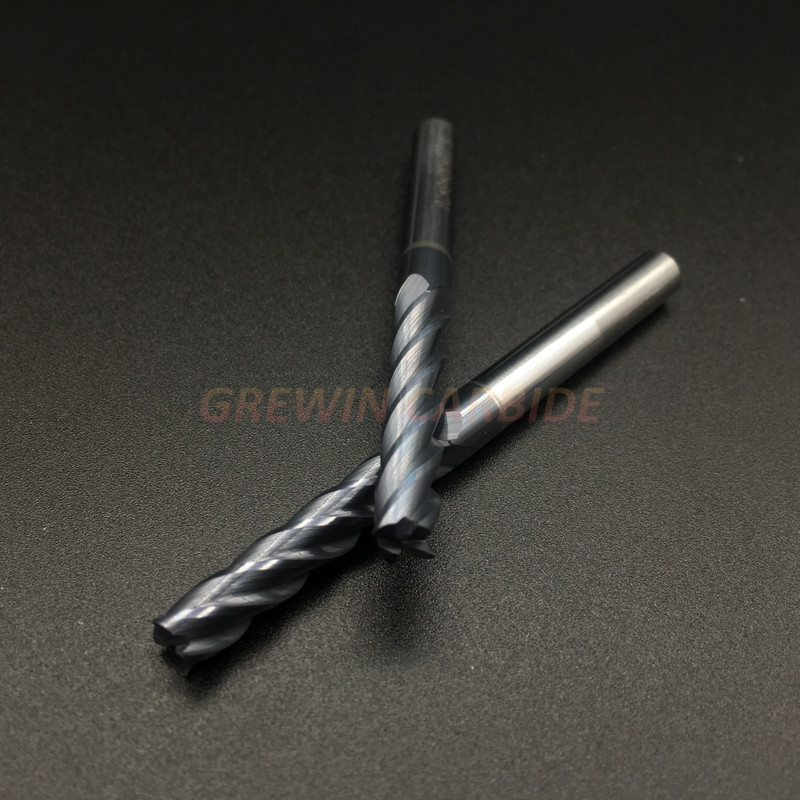

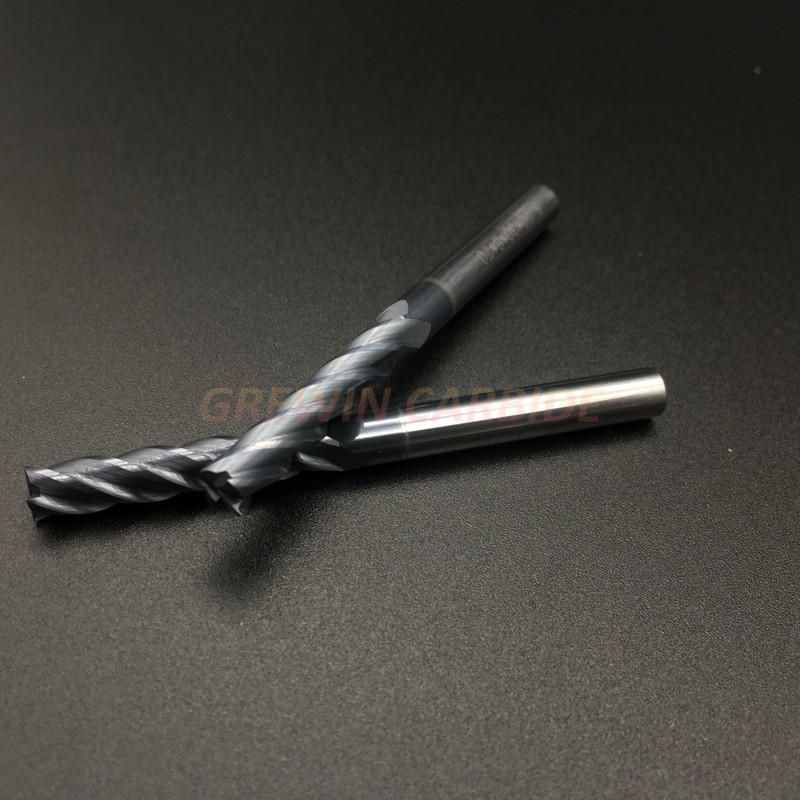

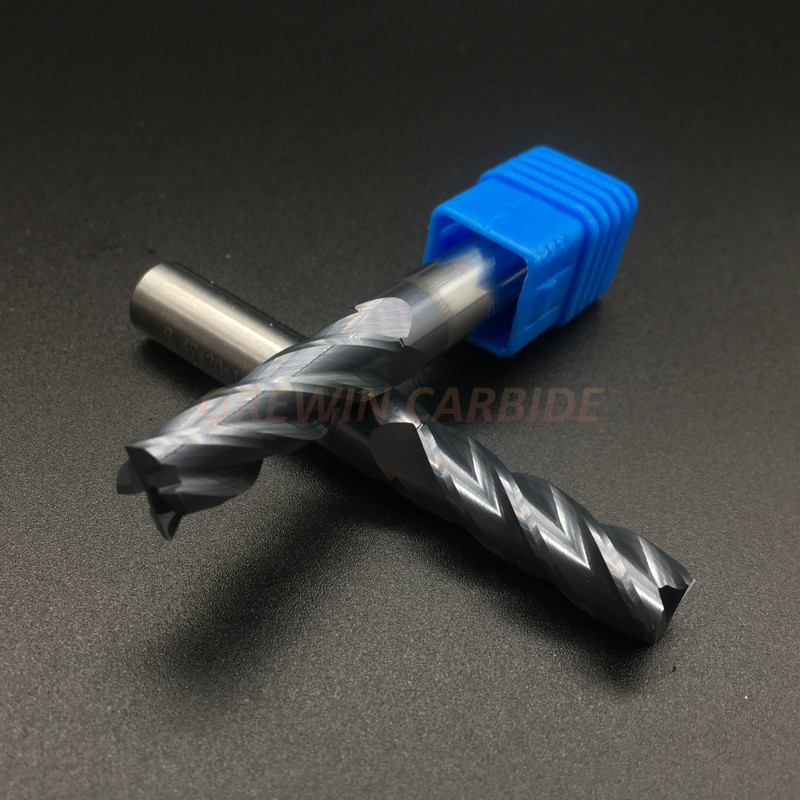

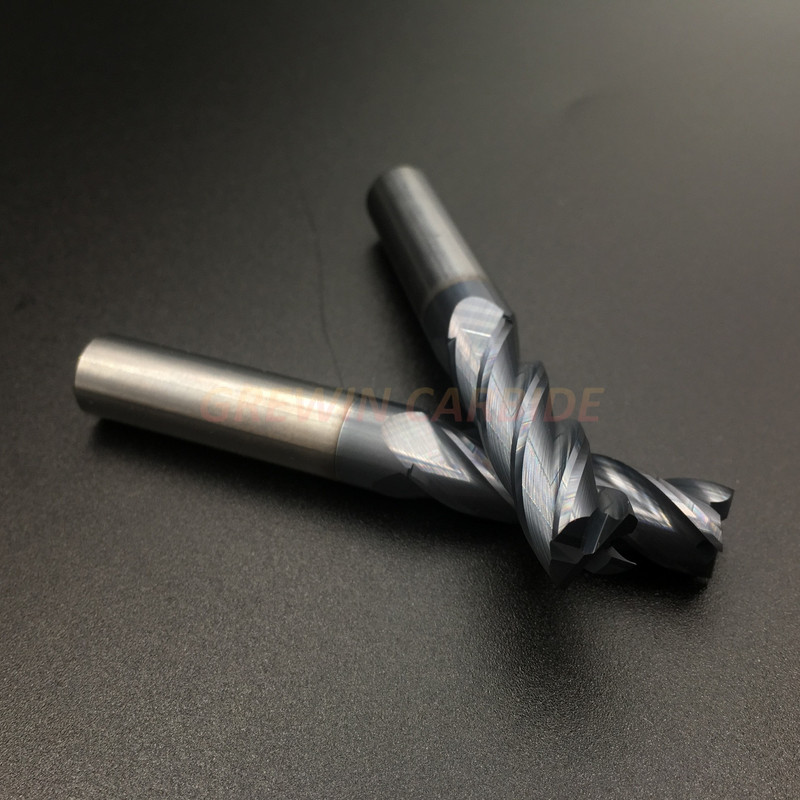

คำอธิบายผลิตภัณฑ์
1. องค์ประกอบทางเคมี: 10% -12% Co-WC, วัตถุดิบ 100%
2. คุณสมบัติทางกายภาพและทางกล: ความหนาแน่น: 14.40-14.65g / cm3 ความแข็ง: HRA91.8-92.5 TRS> 3600N / mm2, มุม Helix 30 ° -45 °
3, เส้นผ่านศูนย์กลางของขอบตัด 0.2-0.9 มม.1-20 มม
4 โครงสร้างองค์กร: WC ขนาดเกรนเฉลี่ย: 0.4-0.6um
5. สอดคล้องกับมาตรฐานสากล: K20-K30, K20-K40
6, เหมาะสำหรับ: การตัดเฉือนเหล็กหล่อ, โลหะผสมที่ไม่ใช่เหล็ก, โลหะที่ไม่ใช่เหล็ก, โลหะผสมทนไฟ, โลหะผสมไทเทเนียม, โลหะผสมเหล็ก, เหล็กกล้าคาร์บอนและอโลหะอื่น ๆเหมาะสำหรับการตกแต่งร่องและด้านข้าง. ในขณะเดียวกันก็สามารถประมวลผลด้วยความเร็วสูงและประสิทธิภาพสูงซึ่งวัสดุ HRC> 60
การแนะนำวัสดุคาร์ไบด์ของดอกเอ็นมิล
| คาร์ไบด์เกรด | รายละเอียดทางเทคนิคของแท่งทังสเตนคาร์ไบด์ |
| 10U | Co: 10% WC 89% ธาตุหายาก: 1% HRA: 90.5 °ขนาดเกรน: 0.75um |
| 12U | Co: 12% WC 85% ธาตุหายาก: 3% HRA: 92.5 ° Grain Size: 0.4um |
| K40 | Co: 12% WC 84% ธาตุหายาก: 4% HRA: 93 °ขนาดเกรน: 0.4um |
| K44 | Co: 12% WC 84% ธาตุหายาก: 4% HRA: 93.5 °ขนาดเกรน: 0.4um |
วัสดุที่จะตัด
| คาร์ไบด์เกรด | HRC ของ End Mill | วัสดุที่จะตัด |
| 10U | HRC45-50 | สำหรับตัดวัสดุภายใต้ HRC35 |
| 12U | HRC55-58 | สำหรับตัดวัสดุภายใต้ HRC50 |
| K40 | HRC60-62 | สำหรับตัดวัสดุภายใต้ HRC55 |
| K44 | HRC65-70 | สำหรับตัดวัสดุภายใต้ HRC63 |
การเคลือบที่สอดคล้องกัน
| คาร์ไบด์เกรด | HRC ของ End Mill | การเคลือบที่สอดคล้องกัน |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | นาโน |
การแนะนำวัสดุคาร์ไบด์ของ End Mill
| AlTiN | TiAlN | TiSlN | นาโน | |
| ความแข็ง (HV) | 3200 | 2800 | 3600 | 42 (เกรดเฉลี่ย) |
| ความหนา (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| อุณหภูมิออกซิเดชั่น (°) | 900 | 800 | 1,000 | 1200 |
| ค่าสัมประสิทธิ์แรงเสียดทาน | 0.3 | 0.3 | 0.45 | 0.4 |
| สี | ดำ | ไวโอเล็ต | ทองแดง | สีน้ำเงิน |
2. ใบสมัคร
ใช้สำหรับตัดเหล็กกล้าคาร์บอนเหล็กกล้าเครื่องมือเหล็กกล้าแม่พิมพ์สแตนเลสโลหะผสมไทเทเนียมทองแดงเหล็กหล่อและอลูมิเนียมเป็นต้น
อุปกรณ์เจียร: , ANCA, ROLLOMATIC
อุปกรณ์ทดสอบ: ZOLLER
3. เคลือบ
| การเคลือบผิว | สี | อุณหภูมิการเคลือบ | ความหนา (หนอ) | HV | อุณหภูมิการใช้งาน | ค่าสัมประสิทธิ์แรงเสียดทาน |
TiAlN |
ม่วง - เทา | <600 องศาเซลเซียส | 3-5 | 3300 | 800 องศาเซลเซียส | 0.3 |
| AlTiN | ดำ | <600 องศาเซลเซียส | 3-5 | 3500 | 900 องศาเซลเซียส | 0.3 |
| TiSiN | ทองแดง | <600 องศาเซลเซียส | 3-5 | 3500 | 1,500 องศาเซลเซียส | 0.4 |
| ณ | สีน้ำเงิน | <600 องศาเซลเซียส | 3-5 | 3800 | 1200 องศาเซลเซียส | 0.4 |
| CrN | สีเทาเงิน | <480 ° C | 2-2.5 | 2500 | 700 องศาเซลเซียส | 0.3 |
ขนาดมาตรฐาน:
| หมายเลขสั่งซื้อ | เส้นผ่าศูนย์กลางขลุ่ย (d) | ความยาวตัด (l) | ก้าน dia (D) | ความยาวโดยรวม (L) |
| 1.0 × 2.5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
| 1.5 × 4 × 4D × 50 ล | 1.5 | 4 | 4 | 50 |
| 2.0 × 5 × 4D × 50 ล | 2.0 | 5 | 4 | 50 |
| 2.5 × 7 × 4D × 50 ล | 2.5 | 7 | 4 | 50 |
| 3.0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
| 3.5 × 10 × 4D × 50 ล | 3.5 | 10 | 4 | 50 |
| 4.0 × 10 × 4D × 50 ล | 4 | 10 | 4 | 50 |
| 4.5 × 11 × 6D × 50 ล | 4.5 | 11 | 6 | 50 |
| 5.0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
| 5.5 × 13 × 6D × 50 ล | 5.5 | 13 | 6 | 50 |
| 6.0 × 15 × 6D × 50 ล | 6.0 | 15 | 6 | 50 |
| 6.5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7.0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
| 7.5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8.0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
| 8.5 × 25 × 10D × 75L | 8.5 | 25 | 10 | 75 |
| 9.0 × 25 × 10D × 75L | 9.0 | 25 | 10 | 75 |
| 9.5 × 25 × 10D × 75 ล | 9.5 | 25 | 10 | 75 |
| 10.0 × 25 × 12D × 75 ล | 10.0 | 25 | 12 | 75 |
| 10.5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11.0 × 28 × 12D × 75 ล | 11.0 | 28 | 12 | 75 |
| 11.5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
| 12.0 × 30 × 12D × 75 ล | 12.0 | 30 | 12 | 75 |
| 13.0 × 33 × 16D × 100 ล | 13.0 | 33 | 16 | 100 |
| 14.0 × 40 × 16D × 100 ล | 14.0 | 40 | 16 | 100 |
| 15.0 × 40 × 16D × 100 ล | 15.0 | 40 | 16 | 100 |
| 16.0 × 40 × 16D × 100 ล | 16.0 | 40 | 16 | 100 |
| 17.0 × 40 × 20D × 100 ล | 17.0 | 40 | 20 | 100 |
| 18.0 × 40 × 20D × 100 ล | 18.0 | 40 | 20 | 100 |
| 19.0 × 40 × 20D × 100 ล | 19.0 | 40 | 20 | 100 |
| 20.0 × 40 × 20D × 100 ล | 20.0 | 40 | 20 | 100 |
| 25.0 × 40 × 25D × 100 ล | 25.0 | 40 | 25 | 100 |
ดอกเอ็นมิลแบบแบน 2 ฟัน
ทางเลือกของ HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
ตัวเลือกการเคลือบ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
วัสดุที่จะตัด: เหล็กเดิมเหล็กหล่ออลูมิเนียมทองแดงกราไฟต์พลาสติก
ไทเทเนียมโลหะผสมเหล็กชุบแข็งสแตนเลส HSS เป็นต้น
| รหัส |
Diamter ง |
ความยาวตัด ล |
ความยาวรวม ล |
ก้าน ง |
ขลุ่ย Z |
| 2GW1-01002050 | 1 | 3 | 50 | 4 | 2 |
| 2 กรัม W1-01504050 | 1.5 | 4 | 50 | 4 | 2 |
| 2 ก W1-02050500 | 2 | 5 | 50 | 4 | 2 |
| 2GW1-02507050 | 2.5 | 7 | 50 | 4 | 2 |
| 2 กรัม W1-03008050 | 3 | 8 | 50 | 4 | 2 |
| 2GW1-04010050 | 4 | 10 | 50 | 4 | 2 |
| 2 กรัม W1-04015075 | 4 | 15 | 75 | 4 | 2 |
| 2 ก W1-04020100 | 4 | 20 | 100 | 4 | 2 |
| 2 กรัม W1-05012050 | 5 | 13 | 50 | 6 | 2 |
| 2 กรัม W1-06015050 | 6 | 15 | 50 | 6 | 2 |
| 2GW1-06020075 | 6 | 20 | 75 | 6 | 2 |
| 2 ก. 1-06020100 | 6 | 30 | 100 | 6 | 2 |
| 2GW1-06020060 | 8 | 20 | 60 | 8 | 2 |
| 2GW1-08025075 | 8 | 25 | 75 | 8 | 2 |
| 2 ก. 1-08025100 | 8 | 35 | 100 | 8 | 2 |
| 2GW1-010025075 | 10 | 25 | 75 | 10 | 2 |
| 2GW1-010040100 | 10 | 40 | 100 | 10 | 2 |
| 2GW1-012020075 | 12 | 30 | 75 | 12 | 2 |
| 2GW1-012040100 | 12 | 40 | 100 | 12 | 2 |
| 2GW1-014020080 | 14 | 30 | 80 | 14 | 2 |
| 2GW1-014100100 | 14 | 40 | 100 | 14 | 2 |
| 2 กรัม W1-016040100 | 16 | 40 | 100 | 16 | 2 |
| 2GW1-018040100 | 18 | 40 | 100 | 18 | 2 |
| 2GW1-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2 ก W1-06040150 | 6 | 40 | 150 | 6 | 2 |
| 2 ก W1-08050150 | 8 | 50 | 150 | 8 | 2 |
| 2 กรัม W1-010050150 | 10 | 50 | 150 | 10 | 2 |
| 2 ก W1-012050150 | 12 | 50 | 150 | 12 | 2 |
| 2 กรัม W1-014060150 | 14 | 60 | 150 | 14 | 2 |
| 2 ก W1-016060150 | 16 | 60 | 150 | 16 | 2 |
| 2 กรัม W1-018060150 | 18 | 60 | 150 | 18 | 2 |
| 2 ก W1-020060150 | 20 | 60 | 150 | 20 | 2 |
ดอกเอ็นมิลแบบแบน 3 ฟัน
ทางเลือกของ HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
ตัวเลือกการเคลือบ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
วัสดุที่จะตัด: เหล็กเดิมเหล็กหล่ออลูมิเนียมทองแดงกราไฟต์พลาสติก
ไทเทเนียมโลหะผสมเหล็กชุบแข็งสแตนเลส HSS เป็นต้น
| รหัส |
Diamter ง |
ความยาวตัด ล |
ความยาวรวม ล |
ก้าน ง |
ขลุ่ย Z |
| 3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
| 3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
| 3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
| 3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
| 3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
| 3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
| 3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
| 3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
| 3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
| 3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
| 3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
| 3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
| 3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
| 3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
| 3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
| 3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
| 3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
| 3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
| 3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
| 3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
| 3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
| 3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
| 3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
| 3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
| 3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
| 3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
| 3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
| 3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
| 3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
| 3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
| 3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
| 3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
ดอกเอ็นมิลแบบแบน 4 ฟัน
ทางเลือกของ HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
ตัวเลือกการเคลือบ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
วัสดุที่จะตัด: เหล็กเดิมเหล็กหล่ออลูมิเนียมทองแดงกราไฟต์พลาสติก
ไทเทเนียมโลหะผสมเหล็กชุบแข็งสแตนเลส HSS เป็นต้น
| รหัส |
Diamter ง |
ความยาวตัด ล |
ความยาวรวม ล |
ก้าน ง |
ขลุ่ย Z |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
ดอกเอ็นมิลแบบแบน 6 ฟัน
ทางเลือกของ HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
ตัวเลือกการเคลือบ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
วัสดุที่จะตัด: เหล็กเดิมเหล็กหล่ออลูมิเนียมทองแดงกราไฟต์พลาสติก
ไทเทเนียมโลหะผสมเหล็กชุบแข็งสแตนเลส HSS เป็นต้น
| รหัส |
Diamter ง |
ความยาวตัด ล |
ความยาวรวม ล |
ก้าน ง |
ขลุ่ย Z |
| 6GW1-06016050 | 6 | 16 | 50 | 6 | 6 |
| 6GW1-06025075 | 6 | 25 | 75 | 6 | 6 |
| 6GW1-06036100 | 6 | 36 | 100 | 6 | 6 |
| 6GW1-0802060 | 8 | 20 | 60 | 8 | 6 |
| 6GW1-08032075 | 8 | 32 | 75 | 8 | 6 |
| 6GW1-08042100 | 8 | 42 | 100 | 8 | 6 |
| 6GW1-10025075 | 10 | 25 | 75 | 10 | 6 |
| 6GW1-10042100 | 10 | 42 | 100 | 10 | 6 |
| 6GW1-012030075 | 12 | 30 | 75 | 12 | 6 |
| 6GW1-012042100 | 12 | 42 | 100 | 12 | 6 |
| 6GW1-012055155 | 12 | 55 | 155 | 12 | 6 |
| 6GW1-014040100 | 14 | 40 | 100 | 14 | 6 |
| 6GW1-014065150 | 14 | 65 | 150 | 14 | 6 |
| 6GW1-016040100 | 16 | 40 | 100 | 16 | 6 |
| 6GW1-016065150 | 16 | 65 | 150 | 16 | 6 |
| 6GW1-020045100 | 20 | 45 | 100 | 20 | 6 |
| 6GW1-020070150 | 20 | 70 | 150 | 20 | 6 |
